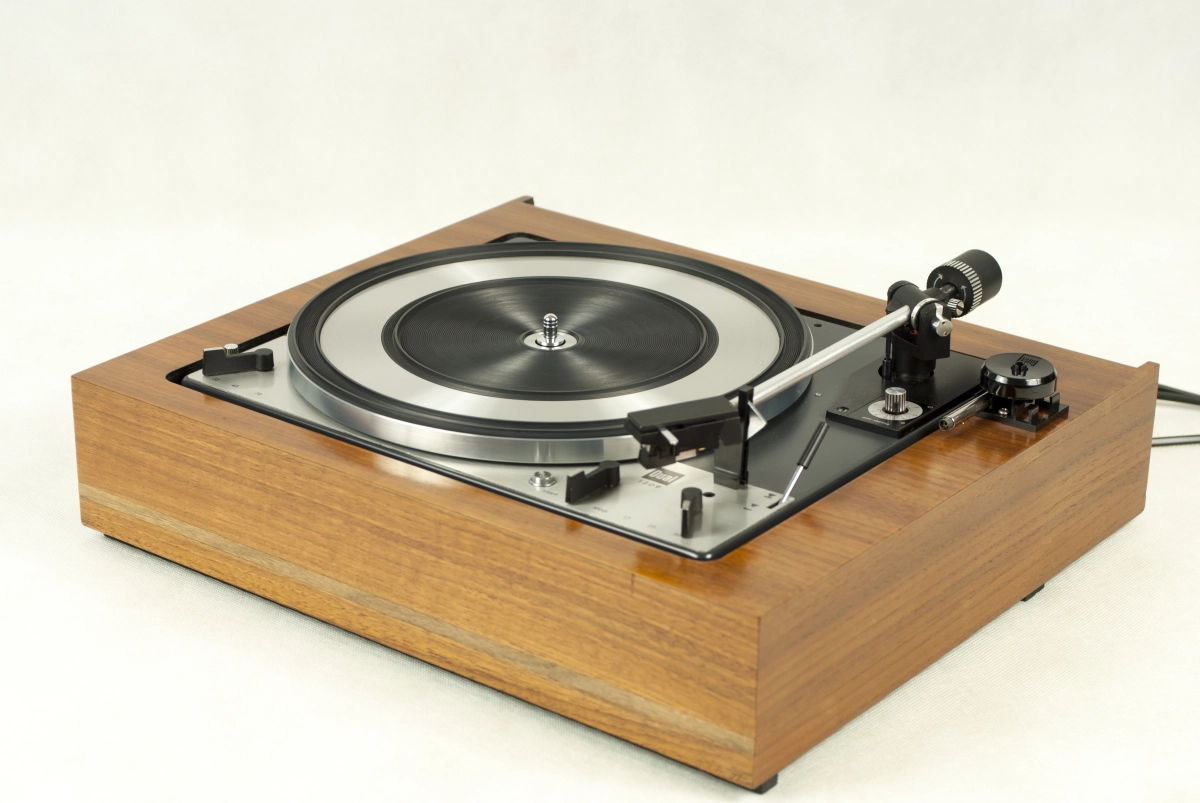

Gramofon DUAL 1209, oryginalna plinta - orzech. W pełni funkcjonalny.

Dual 1209 - klasyczny gramofon z lat 70 XX wieku. Wersja w oryginalnej plincie Dual (okleina orzech). Oryginalny design i świetne brzmienie. Po przeglądzie serwisowym - w pełni funkcjonalny.

Gramofon DUAL 1209

Gramofon jest sprawny, wszystkie funkcje działają poprawnie. Dual 1209 - jest w pełni automatyczny: pozwala na start jedną dźwignią, po zakończeniu odtwarzania ramię automatycznie wraca do pozycji początkowej. Start można również zainicjować z pominięciem układu automatycznego. Sprzęt umożliwia słuchanie płyt winylowych z trzema prędkościami: 33 1/3, 45 i 78 obr./min. Ta ostatnia prędkość pozwala na słuchanie starszych płyt szelakowych (przy zastosowaniu odpowiedniej wkładki). Odpowiedni przełącznik pozwala wybrać średnicę odtwarzanych płyt winylowych: 17, 25 i 30 cm (6.69”, 9.84” i 11.81”). Dodatkowo gramofon wyposażony jest w regulację „Anti-Skating” i „Pitch-Control” - dającą większą kontrolę nad odtwarzanym dźwiękiem.

Na życzenie, możemy bezpłatnie przygotować gramofon do użytku w USA (wymiana pulley-a silnika oraz zmiana okablowania silnika dla napięcia elektrycznego 110-125 V, 60 Hz).

Idź do galerii: Dual 1209, oryginalna plinta...

Całość działa prawidłowo i dostarcza zrównoważone, pełne brzmienie. Oryginalna, używana wkładka DUAL DMS 220 wyposażona jest w nową igłę o szlifie sferycznym. Wkładka została sprawdzona i jest w bardzo dobrym stanie technicznym (dane dotyczące wkładki podane są na podstawie pomiarów elektrycznych i badań mikroskopowych).
W headshell-u można zamontować wszystkie wkładki z mocowaniem 1/2 cala, o masie od 1 do 12 g (0.04 do 0.42 oz) - łącznie z elementami mocującymi.

Po zastosowaniu odpowiedniego elementu (tzw. szpindla) możliwe jest automatyczne odsłuchanie do 6 płyt - jedna po drugiej. Szpindel jest dołączony do gramofonu.

Gramofon jest po kompletnym przeglądzie i renowacji - stary smar został usunięty, cały mechanizm został wyczyszczony i ponownie nasmarowany. Wszystkie jego podzespoły zostały sprawdzone i poddane odpowiednim czynnościom serwisowym. Silnik jest po kompleksowym przeglądzie technicznym i smarowaniu - utrzymuje obroty prawidłowo. Smar windy ramienia został wymieniony na nowy, winda pracuje z odpowiednim oporem.

Obudowa gramofonu została wyczyszczona i odświeżona politurą szelakową, nosi niewielkie ślady użytkowania, ma drobne rysy i przetarcia, bez większych uszkodzeń. Brakujący frontowy, ozdobny pasek aluminiowy został zastąpiony paskiem naturalnego forniru orzechowego.
Mechanizm posiada normalne ślady użytkowania, ma drobne rysy i otarcia. Na talerzu również są widoczne niewielkie zarysowania.
Gramofon ma oryginalną pokrywę, bez ubytków. Widać na niej ślady użytkowania, drobne rysy i przetarcia. Na tylnej pionowej płaszczyźnie, po lewej stronie, posiada niewielkie pęknięcie - widoczne na foto. Pokrywa nie była polerowana.
Ogólnie gramofon jest w ładnym stanie wizualnym, szczegóły są widoczne na zdjęciach.



DOWNLOAD:

- Dual 1209 instrukcja obsługi EN (.PDF): download... (1.09 MB)

- Dual 1209 Test DE (.PDF): download... (0.91 MB)

 (źródło: vinylengine, www.hifi-archiv.info)



UPGRADE:

– okablowanie ramienia zostało wymienione na nową licę miedzianą w oplocie bawełnianym 7 x 0,07 mm (7 x 0.002”),
– zainstalowano nowe kable audio: interkonekt - wykonany na niskopojemnościowym kablu DK4 firmy Schulz-Kabel (Niemcy). Aby zapewnić jak najmniejsze poziomy zakłóceń oddzielne przeprowadzono przewody sygnałowe i masowe dla każdego kanału. Uziemienie ramienia i gramofonu również jest poprowadzone osobno - ekranem przewodu. Zamontowano nowe wtyki RCA "Amphenol".
- zainstalowano nowy przewód zasilający w obwodzie zasilania.



PODSTAWOWE DANE TECHNICZNE – DUAL 1209

- Zasilanie: 110-125 V, 220-240 V; 50-60 Hz – w zależności od wyboru pulley-a silnika. Zazwyczaj jest wstępnie ustawione na 220-240 V, 50 Hz.
- Silnik: 4-biegunowy, synchroniczny, z rozdzielonymi biegunami, z promieniowo rozmieszczonymi elastycznymi mocowaniami,
- Układ napędowy: idlerowy – przeniesienie napędu na talerz gramofonu za pomocą wysoce odpornego na zużycie, elastycznego koła napinającego,
- Prędkości: 33 1/3, 45 i 78 obr./min,
- Zakres regulacji obrotów "Pitch": 6% na wszystkich trzech prędkościach (ok. 1 półton muzyczny)
- Ramię gramofonu: skrętnie sztywne, konstrukcja całkowicie metalowa, na pionowych łożyskach igiełkowych i na poziomych 2-warstwowych precyzyjnych łożyskach kulkowych z hartowanymi i polerowanymi bieżniami,
- Talerz gramofonu: antymagnetyczny; 1,8 kg (3.97 lb); średnica: 270 mm (10.63"),
- Wow and flutter: < +/- 0.09% (DIN 45507),
- Rumble (DIN 45500), ważone: > 57 dB.

Zestaw zawiera:

- gramofon Dual 1209 w oryginalnej obudowie (orzech) z oryginalną osłoną przeciwkurzową - 1 szt.
- używana, oryginalna wkładka DUAL DMS 220, z nową igłą sferyczną- 1 szt.
- adapter do singli - 1 szt.
- szpindel zmieniarki płyt - 1 szt.
- instrukcja obsługi

INFO: w przypadku dostawy do USA, na życzenie, zapewniamy bezpłatne przystosowanie silnika gramofonu do napięcia elektrycznego 110-125V/60 Hz wraz z wymianą odpowiedniego koła pasowego silnika (to samo dotyczy pozostałych krajów, gdzie napięcie elektryczne wynosi 110-125 V AC/60 Hz). W zestawie dołączymy także adapter do gniazdka elektrycznego (EU/US).

Uwaga:
- płyta winylowa widoczna na niektórych zdjęciach nie jest przedmiotem sprzedaży.
- proszę pamiętać, że kolory widoczne na zdjęciach zależą od indywidualnych ustawień monitora i mogą różnić się od rzeczywistych.
